三菱數控系統接地注意事項

⒈接地的目的

接地的目的是外殼（人可以接觸到的金屬部分）與大地（接地）間用電線相連接，在漏電的時候使外殼電位與大地的電位相同而防止觸電。另外，機械強電盤接地可防止浪涌，靜電，電磁波對CNC的侵入。

⒉接地的方法

基本來講要根據各個國家接地的不同標準進行接地工程。

在日本國內，根據各部頒布下來的[關于電氣設備技術基準]具有[電氣工程師]資格的人才有資格進行接地工程。

與三菱數控裝置搭配的機床通常根據輸入電壓的不同進行C類保護接地或是D類保護接地。

另外為了維持長期的穩定接地，請采用具有防腐蝕性效果的導電性混凝土，

⒊機床強電盤的接地

盡可能的使每臺機床獨立的進行接地。在使用穩壓器的時候請將穩壓器也獨立地進行接地。

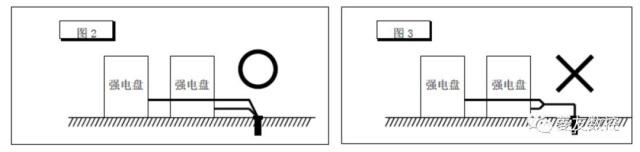

不得已需要進行共同接地時，請將接地電纜單獨接到接地處。圖（2）

將接地電纜共用時經由接地電纜從其他機器發出的浪涌侵入致使誤操作或故障。圖（3）

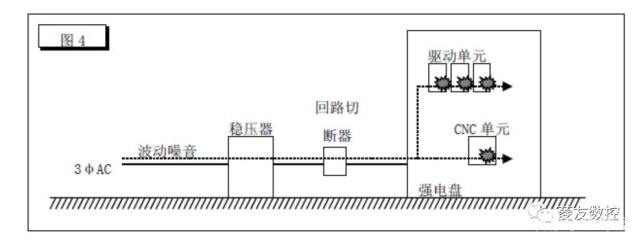

機床強電盤及穩壓器在沒有接地的狀態下，從電源線進入強大的突波干擾，因其經過機床強電盤的不特定路徑，CNC單元，驅動單元等多臺機器出現故障的可能性將提高（圖4）

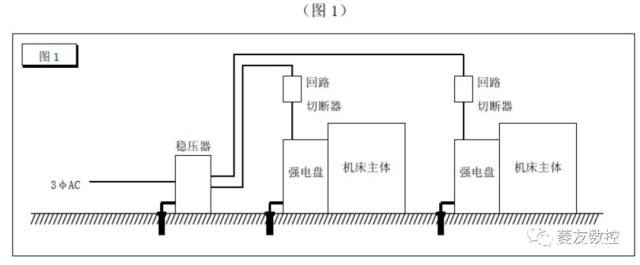

如圖（1）所示只要將機床強電盤及穩壓器進行接地，使突波干擾通過接地線返回電源側，這樣可降低故障發生的可能性。

⒋PC的接地

為了運轉DNC將PC與機床使用RS232C電纜線連接，如上所示進入PC電源線的突波干擾將經由RS232C電纜線進入機床。

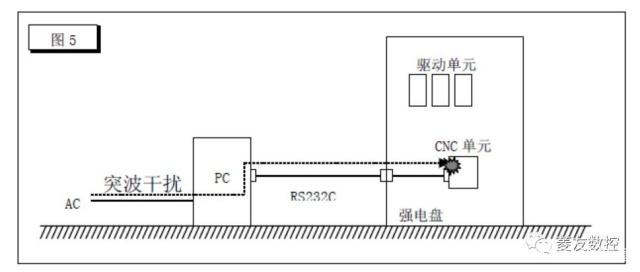

因為RS232C電纜線與CNC單元直接連接所以從PC進入強大的突波干擾時CNC單元發生故障的可能性將提高。圖（5）

對策如下所示：

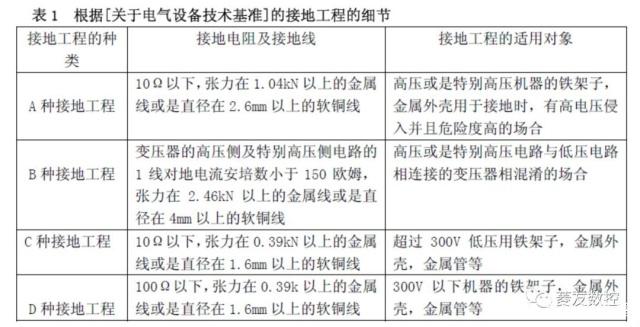

（1） 表1的[D類保護接地]用于PC

（2） 帶接地的插座連接附帶接地端子的電源電纜給PC供電。圖（6）

（3）使用有內置浪涌吸收器的電源插座。圖（7）

這種時候請將電源電纜與附帶有接地端子的插座相連接。電源電纜的接地端子沒有與接地線相連接的話浪涌吸收器將不起作用。

關于PC電漏的思考（參考用）

在通常情況下PC電源輸入回路中內置浪涌吸收器。浪涌吸收器在通常情況下作為消除干擾用，因其AC線與金屬框體之間有電容。

所以，如果PC在沒有接地的情況下供給交流電源的話，因為電容有漏電流，金屬框體會出現大約是輸入電流一半的對地電流（漏電流）。當輸入電流為AC220V時漏電流大約為AC110V。

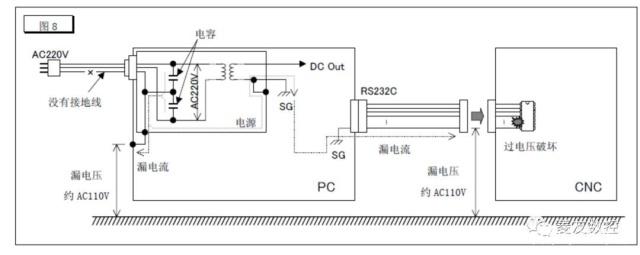

在通常情況下因為PC的金屬框體與SG相連接，RS232C通訊線插頭的SG點也會出現漏電壓。如圖（8）

這個漏電壓因為是由于PC電源一次側的電容引起的，所以就算是將PC的電源切斷，只要將電源電纜插入插座它就會發生。

同樣道理，監視用的顯示裝置在沒有接地的情況下也會出現漏電流。就算是拔掉PC的電源電纜，只要監視用顯示裝置的電源電纜沒有拔下來，視頻信號經由電纜，PC就會發生漏電。

在發生漏電的情況下將RS232C電纜與CNC相連接時，CNC側通信用IC因為過電壓有遭受破壞的危險。

實施對策為⒋（1）或者⒋（2），或使PC的金屬框體與大地同電位，即可防止漏電壓的出現。
